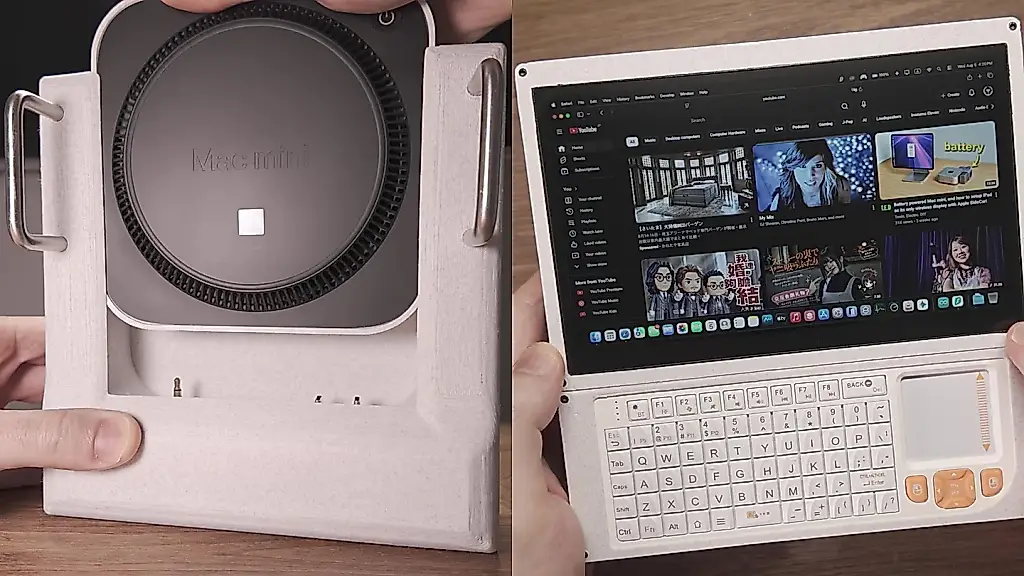

Энтузиасты из Shing Solutions превратили настольный Apple Mac mini с процессором M4 в необычный портативный компьютер. Устройство получило название Mac Nano: это фактически полноценный Mac на macOS, который можно держать двумя руками, а не оставлять на столе рядом с монитором.
Авторы проекта разобрали исходный компьютер, оставив материнскую плату и штатную систему охлаждения, а затем поместили их в корпус, изготовленный методом 3D-печати. В отличие от многих подобных переделок, они не стали менять оригинальный радиатор и вентилятор на более компактные аналоги. Благодаря этому процессор M4 сохранил штатную схему охлаждения, хотя сама плата оказалась в совершенно другом корпусе.
Внутри Mac Nano компьютерный модуль установлен на направляющих. Его можно выдвинуть для обслуживания или потенциальной замены, не разбирая экран, клавиатуру и органы управления. Иными словами, создатели попытались оставить не только эффектный внешний вид, но и хотя бы зачатки ремонтопригодности — редкая вспышка здравого смысла в мире намеренно неразборной электроники.
Главный экран устройства — сенсорная панель диагональю 7 дюймов с частотой обновления 120 Гц. Она должна обеспечивать более плавную работу интерфейса и игр. Под дисплеем разместили компактную физическую QWERTY-клавиатуру со встроенным тачпадом, который отвечает за управление курсором.
Изначально клавиатура работала по беспроводному соединению, но её аккумулятор удалили. После этого устройство переподключили так, чтобы оно получало питание напрямую через USB от самого компьютера. Такое решение уменьшило количество отдельных перезаряжаемых элементов внутри корпуса, хотя полностью простым внутреннюю схему Mac Nano не сделало.
Для игр в боковые части корпуса встроили физические органы управления. Их печатные платы взяли от зарядных рукояток для Nintendo Joy-Con. Контроллеры подключены к Mac напрямую, по проводам, а не через Bluetooth. Проблема в том, что macOS изначально не поддерживает проводные Joy-Con. Поэтому для назначения кнопок используется Steam: его система настройки контроллеров переводит сигналы в команды, понятные совместимым играм.
Компактный корпус породил ещё одну классическую проблему — нехватку USB-портов. К устройству нужно было подключить клавиатуру, контроллеры, сенсорный экран и другие компоненты. Shing Solutions собрали трёхпортовый концентратор, объединив две миниатюрные платы USB-разветвителей.
Питание обеспечивают перезаряжаемые аккумуляторные элементы, подключённые к специально разработанной системе управления питанием. Благодаря этому Mac Nano может работать без постоянного подключения к розетке. Корпус дополнили рукоятками, которые помогают удерживать устройство и одновременно вмещают все внутренние компоненты.
В результате получился необычный гибрид: настольный Mac mini на Apple silicon, 7-дюймовый экран, клавиатура, тачпад, игровые органы управления и автономное питание — всё в одном 3D-печатном корпусе. Это не серийный продукт Apple, а энтузиастский проект, показывающий, что Mac mini можно превратить в портативную систему, если не бояться отвертки, пайки и последствий собственного энтузиазма.
PEREC.RU
Статья рассказывает о проекте Shing Solutions, в рамках которого настольный компьютер Apple Mac mini с процессором M4 превратили в портативное устройство под названием Mac Nano. Авторы разобрали исходный Mac mini, сохранили его материнскую плату, штатный радиатор и вентилятор, а затем установили компоненты в специально разработанный 3D-печатный корпус с рукоятками. Благодаря сохранению оригинальной системы охлаждения процессор продолжает работать с заводской тепловой схемой, несмотря на полную смену форм-фактора.
Компьютерный модуль размещён на направляющих. Это позволяет выдвинуть его из корпуса для обслуживания или потенциальной замены, не снимая экран, клавиатуру и боковые органы управления. Такой подход делает конструкцию относительно удобной для ремонта по меркам компактной самодельной электроники.
Mac Nano оснащён 7-дюймовым сенсорным дисплеем с частотой обновления 120 Гц. Высокая частота должна сделать интерфейс более плавным и улучшить игровой опыт. Под экраном расположена физическая компактная QWERTY-клавиатура со встроенным тачпадом. Изначально клавиатура работала беспроводным способом, однако её аккумулятор убрали, а питание перенастроили на прямую подачу через USB. Это уменьшило число отдельных аккумуляторных элементов внутри устройства.
Для игр в обе боковые части корпуса встроили физические контроллеры. Их печатные платы были взяты от зарядных рукояток Nintendo Joy-Con. Контроллеры подключены к Mac проводами, без Bluetooth. При этом macOS не поддерживает проводные Joy-Con напрямую, поэтому для их использования применяется Steam и его система переназначения кнопок. Она позволяет преобразовать сигналы контроллеров в команды, распознаваемые совместимыми играми.
Большое количество периферийных компонентов привело к нехватке USB-подключений внутри корпуса. Для решения проблемы авторы объединили две миниатюрные платы USB-разветвителей в самодельный трёхпортовый концентратор. Он обеспечивает подключение клавиатуры, контроллеров, сенсорного экрана и других устройств.
Автономную работу обеспечивают перезаряжаемые аккумуляторные элементы и специально созданная система управления питанием. Поэтому Mac Nano может работать без постоянного подключения к розетке. Рукоятки в корпусе нужны не только для внешнего вида: они помогают удерживать устройство двумя руками и одновременно позволяют разместить все внутренние компоненты.
В результате получился портативный компьютер на базе Apple silicon с полноценной macOS, сенсорным экраном, физической клавиатурой, тачпадом, игровыми органами управления и батарейным питанием. Mac Nano не является серийным продуктом Apple: это энтузиастская переделка, демонстрирующая, насколько далеко можно изменить конструкцию Mac mini с помощью 3D-печати, пайки и нестандартной компоновки.
