Mac Nano: convierten el Mac mini en un ordenador portátil con pantalla y batería

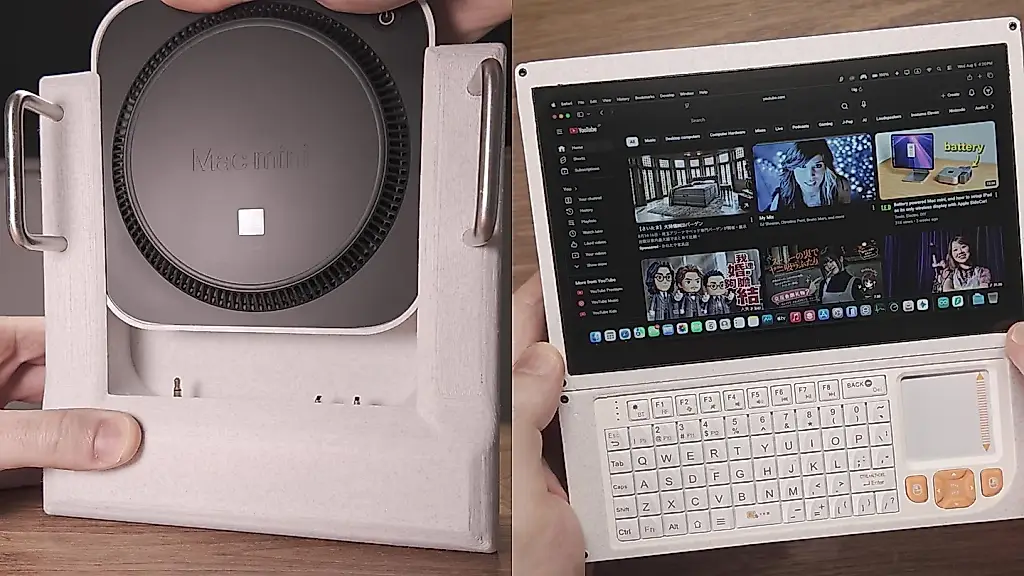

Los entusiastas de Shing Solutions han convertido el ordenador de sobremesa Apple Mac mini con procesador M4 en un insólito equipo portátil. Lo han llamado Mac Nano: en la práctica, es un Mac con macOS completo que se puede sostener con las dos manos, en vez de dejarlo sobre la mesa junto a un monitor.
Los autores del proyecto desmontaron el ordenador original, conservaron la placa base y el sistema de refrigeración de serie y los alojaron en una carcasa fabricada mediante impresión 3D. A diferencia de muchas modificaciones similares, no sustituyeron el radiador ni el ventilador originales por otros más compactos. Así, el procesador M4 mantuvo su sistema de refrigeración de serie, aunque la placa acabó en una carcasa completamente distinta.
Dentro del Mac Nano, el módulo informático va montado sobre raíles. Se puede extraer para realizar tareas de mantenimiento o sustituirlo potencialmente sin desmontar la pantalla, el teclado ni los controles. En otras palabras, sus creadores han intentado conservar no solo un aspecto llamativo, sino también unos rudimentos de reparabilidad: un raro destello de sentido común en el mundo de la electrónica diseñada para no poder desmontarse.
La pantalla principal del dispositivo es un panel táctil de 7 pulgadas con una frecuencia de refresco de 120 Hz. Debería ofrecer una interfaz y unos juegos más fluidos. Bajo la pantalla han colocado un teclado QWERTY físico y compacto, con un panel táctil integrado para controlar el cursor.
Al principio, el teclado funcionaba de forma inalámbrica, pero le quitaron la batería. Después lo reconectaron para que recibiera alimentación directamente del ordenador por USB. Esta solución redujo el número de elementos recargables independientes dentro de la carcasa, aunque el circuito interno del Mac Nano no quedó precisamente sencillo.
Para jugar, han integrado controles físicos en los laterales de la carcasa. Sus placas de circuito impreso proceden de las empuñaduras de carga de los Nintendo Joy-Con. Los mandos se conectan directamente al Mac por cable, no por Bluetooth. El problema es que macOS no admite de serie los Joy-Con con conexión por cable. Por eso se utiliza Steam para asignar los botones: su sistema de configuración de mandos traduce las señales en comandos que entienden los juegos compatibles.
La carcasa compacta dio lugar a otro problema clásico: la falta de puertos USB. Había que conectar el teclado, los mandos, la pantalla táctil y otros componentes. Shing Solutions montó un concentrador de tres puertos combinando dos placas USB divisoras en miniatura.
La alimentación corre a cargo de celdas recargables conectadas a un sistema de gestión de energía diseñado a medida. Gracias a ello, el Mac Nano puede funcionar sin estar enchufado constantemente. La carcasa se completó con empuñaduras que ayudan a sujetar el dispositivo y, al mismo tiempo, alojan todos los componentes internos.
El resultado es un híbrido insólito: un Mac mini de sobremesa con Apple silicon, una pantalla de 7 pulgadas, teclado, panel táctil, controles para jugar y alimentación autónoma, todo dentro de una carcasa impresa en 3D. No es un producto comercial de Apple, sino un proyecto de aficionados que demuestra que se puede convertir el Mac mini en un equipo portátil si uno no teme al destornillador, al soldador ni a las consecuencias de su propio entusiasmo.
PEREC.RU
El artículo habla del proyecto de Shing Solutions, que convirtió un Apple Mac mini de sobremesa con procesador M4 en un dispositivo portátil llamado Mac Nano. Sus autores desmontaron el Mac mini original, conservaron la placa base, el radiador y el ventilador de serie, y montaron los componentes en una carcasa impresa en 3D y diseñada a medida, con empuñaduras. Al mantener el sistema de refrigeración original, el procesador sigue funcionando con la configuración térmica de fábrica pese al cambio completo de formato.
El módulo informático está montado sobre raíles. Esto permite extraerlo para mantenimiento o una posible sustitución sin retirar la pantalla, el teclado ni los controles laterales. Para los estándares de la electrónica compacta y casera, este enfoque hace que el diseño sea relativamente fácil de reparar.
El Mac Nano lleva una pantalla táctil de 7 pulgadas con una frecuencia de refresco de 120 Hz. La alta frecuencia debería hacer más fluida la interfaz y mejorar la experiencia de juego. Bajo la pantalla hay un teclado QWERTY físico y compacto con panel táctil integrado. Al principio el teclado funcionaba de forma inalámbrica, pero le quitaron la batería y adaptaron la alimentación para recibirla directamente por USB. Así redujeron el número de baterías independientes dentro del dispositivo.
Para jugar, han integrado mandos físicos en ambos laterales de la carcasa. Sus placas de circuito impreso proceden de las empuñaduras de carga de los Nintendo Joy-Con. Los mandos se conectan al Mac por cable, sin Bluetooth. Como macOS no admite directamente los Joy-Con con conexión por cable, se utiliza Steam y su sistema de reasignación de botones. Este permite convertir las señales de los mandos en comandos reconocibles para los juegos compatibles.
La cantidad de periféricos hizo que faltaran conexiones USB en el interior de la carcasa. Para resolverlo, los autores combinaron dos placas USB divisoras en miniatura y crearon un concentrador casero de tres puertos. Este permite conectar el teclado, los mandos, la pantalla táctil y otros dispositivos.
Las celdas recargables y un sistema de gestión de energía creado específicamente para el proyecto proporcionan autonomía. Por eso el Mac Nano puede funcionar sin estar enchufado constantemente. Las empuñaduras no son solo un detalle estético: permiten sostener el dispositivo con las dos manos y, a la vez, alojar todos sus componentes internos.
El resultado es un ordenador portátil basado en Apple silicon, con macOS completo, pantalla táctil, teclado físico, panel táctil, controles para jugar y alimentación por batería. El Mac Nano no es un producto comercial de Apple, sino una modificación de aficionados que muestra hasta dónde se puede cambiar el diseño del Mac mini con impresión 3D, soldadura y una disposición poco convencional.
