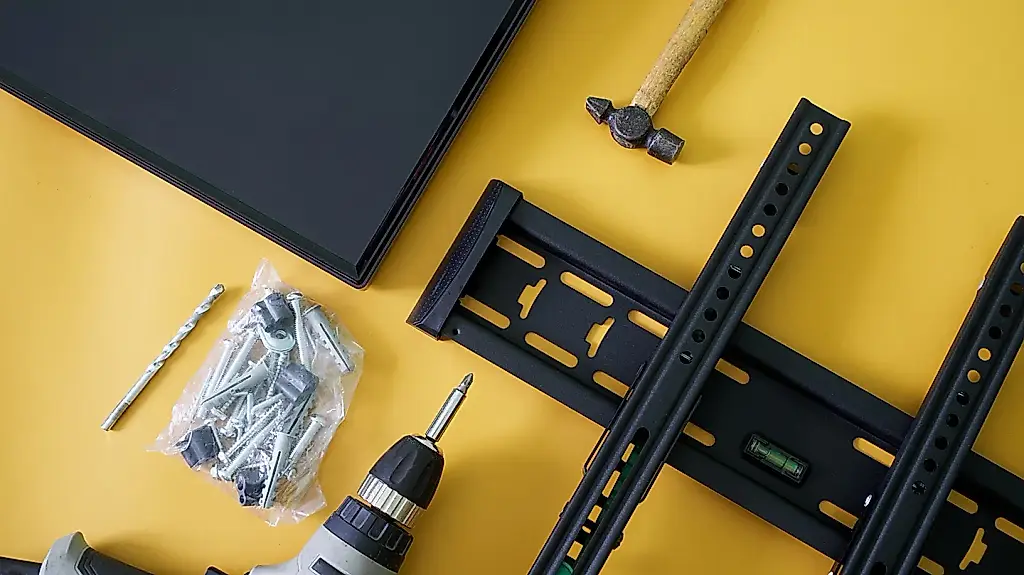

Крепление VESA: как не превратить телевизор в дорогую картину на полу
Следите за новостями по этой теме!
Подписаться на «Гик Гайд (3 апельсина) / Цифра сегодня»
VESA-крепление — это международный стандарт расположения монтажных отверстий на задней панели телевизора или монитора. Он нужен для того, чтобы устройство можно было закрепить на стене или установить на совместимый кронштейн, а не подбирать крепление методом отчаянного перебора.
Аббревиатура VESA расшифровывается как Video Electronics Standards Association — Ассоциация стандартов в области видеотехники. На практике пользователя интересуют прежде всего четыре резьбовых отверстия, расположенные прямоугольником или квадратом. Их размеры определяют, подойдет ли конкретный кронштейн к телевизору.
Главный параметр — расстояние между центрами отверстий по горизонтали и вертикали. Его измеряют в миллиметрах. Например, обозначение VESA 200×200 означает, что между соседними отверстиями по горизонтали 200 мм, и столько же — по вертикали. У распространенных телевизоров встречаются также стандарты 100×100, 200×100, 300×200, 300×300, 400×200 и 400×400 мм. У крупных моделей расстояние может быть еще больше.
Чтобы узнать стандарт своего телевизора, сначала изучите инструкцию или страницу модели на сайте производителя. Ищите слова «VESA», «размер крепления», «монтажный интерфейс» или «расстояние между отверстиями». Иногда нужная информация указана на коробке или в технической таблице. Название модели важно переписать полностью: похожие телевизоры одной серии могут иметь разные размеры крепления.
Если документации нет, осмотрите заднюю панель. В ней должны быть четыре резьбовых отверстия для крепления. Измерьте расстояние между их центрами по горизонтали и вертикали — обычной рулеткой или линейкой. Измерять нужно именно между центрами отверстий, а не между их краями. Полученные значения округляют до стандартного размера, но лучше не гадать: небольшая ошибка способна сделать кронштейн несовместимым.
Одного совпадения VESA недостаточно. Перед покупкой кронштейна проверьте максимальную нагрузку, диагональ телевизора, тип стены и длину крепежных винтов. Слишком короткие винты не обеспечат надежную фиксацию, а слишком длинные могут повредить внутренние компоненты. В инструкции телевизора обычно указаны допустимый диаметр и длина винтов — чаще всего используются размеры M4, M6 или M8, но универсального правила нет.
Также важно учитывать расположение отверстий относительно корпуса и разъемов. Иногда кронштейн формально подходит по схеме VESA, но перекрывает кабели или упирается в выступ на задней панели. Для тонких телевизоров могут понадобиться проставки, которые увеличивают зазор между корпусом и креплением.
Итог прост: определите размер VESA, убедитесь в совместимости по весу и диагонали, подберите правильный крепеж и только после этого сверлите стену. Телевизор, висящий ровно и надежно, — результат измерений, а не удачного разговора с судьбой.
PEREC.RU
Статья объясняет, что такое стандарт VESA и как по нему подобрать настенный кронштейн для телевизора или монитора. VESA — это международная система расположения монтажных отверстий на задней панели устройства. Пользователю нужно узнать расстояние между центрами отверстий по горизонтали и вертикали, например 200×200 мм. Распространенные размеры включают 100×100, 200×100, 300×200, 300×300, 400×200 и 400×400 мм, а у крупных моделей могут встречаться более значительные значения.
Определить стандарт можно по инструкции, техническим характеристикам на сайте производителя, информации на коробке или маркировке модели. Если документации нет, четыре резьбовых отверстия на задней панели можно измерить самостоятельно обычной линейкой или рулеткой. Измерять следует от центра одного отверстия до центра соседнего, отдельно по горизонтали и вертикали. Название модели нужно проверять полностью, поскольку телевизоры одной серии могут иметь разные крепежные параметры.
Совпадения схемы VESA недостаточно для безопасной установки. Перед покупкой кронштейна необходимо проверить его максимальную нагрузку, совместимость с диагональю телевизора, тип стены, а также допустимые диаметр и длину винтов. В инструкциях могут быть указаны крепежи M4, M6 или M8, однако единого размера для всех телевизоров не существует. Слишком короткие винты могут плохо удерживать устройство, а чрезмерно длинные — повредить внутренние детали.
Нужно также убедиться, что кронштейн не перекроет разъемы и не упрется в выступы задней панели. Для некоторых тонких моделей требуются проставки, создающие дополнительный зазор между корпусом и креплением. Надежная установка начинается с точных измерений и проверки всех параметров, а не с предположения, что любой «универсальный» кронштейн подойдет.
