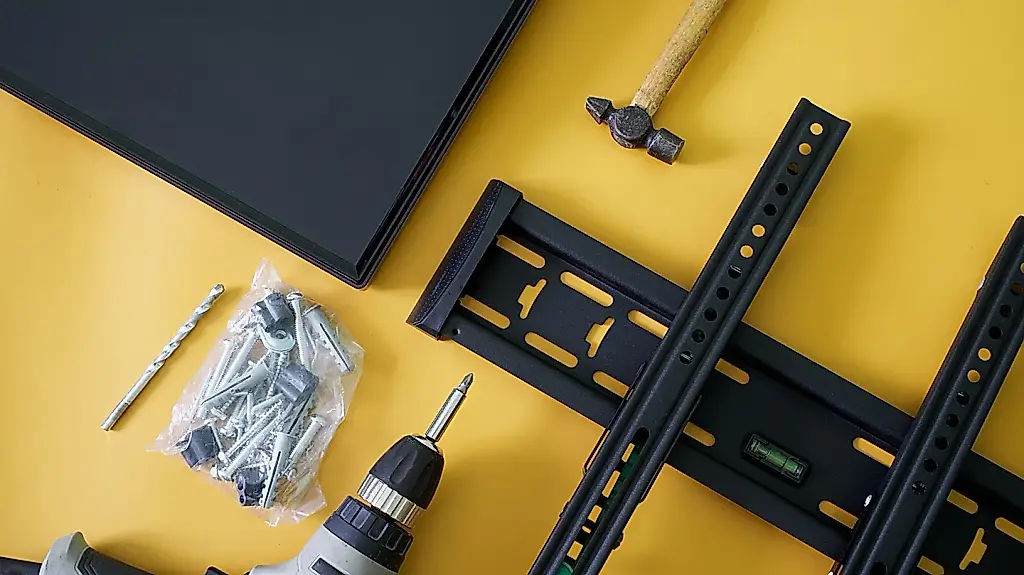

Anclaje VESA: cómo evitar que el televisor acabe convertido en un caro cuadro en el suelo
El anclaje VESA es un estándar internacional que establece la posición de los orificios de montaje en la parte trasera de un televisor o monitor. Sirve para fijar el dispositivo a la pared o colocarlo en un soporte compatible, en vez de elegir el soporte a base de probar a la desesperada.
Las siglas VESA corresponden a Video Electronics Standards Association, la asociación de estándares de electrónica de vídeo. En la práctica, al usuario le interesan sobre todo los cuatro orificios roscados dispuestos en forma de rectángulo o cuadrado. Sus dimensiones determinan si un soporte concreto es compatible con el televisor.
El parámetro principal es la distancia entre los centros de los orificios, tanto en horizontal como en vertical. Se mide en milímetros. Por ejemplo, la designación VESA 200×200 significa que hay 200 mm entre los orificios contiguos en horizontal y otros tantos en vertical. En los televisores más habituales también se encuentran los estándares 100×100, 200×100, 300×200, 300×300, 400×200 y 400×400 mm. En los modelos grandes, la distancia puede ser aún mayor.
Para averiguar el estándar de tu televisor, consulta primero el manual o la página del modelo en la web del fabricante. Busca términos como «VESA», «tamaño de montaje», «interfaz de montaje» o «distancia entre orificios». A veces, la información necesaria aparece en la caja o en la tabla de especificaciones. Conviene copiar el nombre completo del modelo: televisores parecidos de una misma serie pueden tener medidas de montaje distintas.
Si no tienes la documentación, revisa la parte trasera. Debe haber cuatro orificios roscados para el montaje. Mide la distancia entre sus centros en horizontal y en vertical con una cinta métrica o una regla normal. Hay que medir de centro a centro, no entre los bordes de los orificios. Las medidas obtenidas se redondean al tamaño estándar, pero es mejor no hacer conjeturas: un pequeño error puede volver incompatible el soporte.
Que coincida el estándar VESA no basta. Antes de comprar el soporte, comprueba la carga máxima, la diagonal del televisor, el tipo de pared y la longitud de los tornillos de fijación. Unos tornillos demasiado cortos no sujetarán bien el televisor, y unos demasiado largos pueden dañar los componentes internos. El manual suele indicar el diámetro y la longitud permitidos; se utilizan con frecuencia tornillos M4, M6 o M8, pero no hay una regla universal.
También es importante tener en cuenta dónde quedan los orificios respecto a la carcasa y los conectores. A veces, el soporte cumple formalmente con el patrón VESA, pero tapa los cables o choca con un saliente de la parte trasera. En los televisores finos puede hacer falta usar separadores para dejar más espacio entre la carcasa y el soporte.
La conclusión es sencilla: determina el tamaño VESA, comprueba que el soporte sea compatible con el peso y la diagonal, elige los tornillos adecuados y solo entonces haz los agujeros en la pared. Un televisor bien nivelado y fijado con seguridad es fruto de medir, no de tener una charla afortunada con el destino.
PEREC.RU
El artículo explica qué es el estándar VESA y cómo elegir un soporte de pared para un televisor o monitor. VESA es un sistema internacional que define la posición de los orificios de montaje en la parte trasera del dispositivo. Hay que averiguar la distancia entre sus centros en horizontal y en vertical; por ejemplo, 200×200 mm. Entre los tamaños habituales están 100×100, 200×100, 300×200, 300×300, 400×200 y 400×400 mm, aunque los modelos grandes pueden tener medidas superiores.
Se puede consultar el estándar en el manual, las especificaciones técnicas de la web del fabricante, la caja o la etiqueta del modelo. Si no se dispone de la documentación, se pueden medir los cuatro orificios roscados de la parte trasera con una regla o una cinta métrica. Hay que medir desde el centro de un orificio hasta el centro del siguiente, por separado en horizontal y en vertical. Conviene comprobar el nombre completo del modelo, porque los televisores de una misma serie pueden tener distintas medidas de montaje.
Que coincida el patrón VESA no basta para instalar el televisor con seguridad. Antes de comprar un soporte, hay que comprobar su carga máxima, su compatibilidad con la diagonal del televisor y con el tipo de pared, así como el diámetro y la longitud permitidos para los tornillos. Los manuales pueden indicar tornillos M4, M6 o M8, pero no hay una medida única para todos los televisores. Los tornillos demasiado cortos pueden sujetar mal el dispositivo y los demasiado largos, dañar sus componentes internos.
También hay que comprobar que el soporte no tape los conectores ni choque con los salientes de la parte trasera. Algunos modelos finos requieren separadores para dejar más espacio entre la carcasa y el soporte. Una instalación segura empieza por medir con precisión y comprobar todos los parámetros, no por suponer que cualquier soporte «universal» servirá.
